Pokornyi Engineering est aujourd'hui un nom assez connu au sein de l'Union européenne. simulation de course communauté. Le fabricant hongrois de projets de simulation de course à réaliser soi-même (DIY) propose désormais une large gamme de kits DIY fantastiques. Pokornyi Engineering s'est imposé comme un fabricant renommé de kits de bricolage de haute qualité dans l'industrie. En plus des kits déjà existants, Pokornyi Engineering propose désormais une large gamme de kits de bricolage. Pokornyi Engineering HYP-R J'ai récemment eu l'occasion de construire un autre produit populaire : le Boîte à boutons de rallye Pokornyi Engineering. Dans cet article, je vous montrerai pas à pas comment j'ai construit cette boîte à boutons de rallye !

Boîte à boutons de rallye Pokornyi Engineering

Ce n'est un secret pour personne que la Boîte à boutons de rallye Pokornyi Engineering inspirée par la Module de boutons de podium Fanatec Rallye. Cette boîte à boutons de rallye sous licence officielle a été conçue par Fanatec en collaboration avec l'équipe M-Sport WRC et a été utilisée dans les voitures Ford Puma Hybrid Rally WRC 2022 et 2023. Pokornyi Engineering a créé sa propre version basée sur cette boîte à boutons de rallye que vous pouvez construire vous-même avec le Pokornyi Engineering Rally Button Box DIY Kit.

Vous pensez peut-être que la boîte à boutons PE Rallye ne peut être utilisée que pour le rallye, mais en fait cette boîte à boutons est également parfaite pour le rallye cross, les courses de GT et même les courses de coupe. C'est ce qui la rend si polyvalente et idéale pour différents usages !

Cette étonnante face avant en carbone présente une qualité de construction super solide avec une élégante face avant en fibre de carbone de 4 mm d'épaisseur. Elle n'est pas seulement esthétique, elle offre également un contrôle et une flexibilité ultimes. Vous pouvez personnaliser les boutons et les cadrans éclairés par RVB comme vous le souhaitez via SimHub. Il comprend deux interrupteurs Funky (7 voies) et trois boutons rotatifs. Il prend en charge le double embrayage, bien que le design lui-même ne soit pas inclus. Et surtout, il est facile à installer sur votre configuration existante grâce aux connecteurs rapides PCD de 70 mm. C'est parti !

Rallye DIY Files

Pour seulement 28 € (hors TVA), vous obtenez les fichiers Rallye DIY de la Boîte à boutons de rallye Pokornyi Engineering . Qu'est-ce qui est inclus ? Un manuel très complet de 43 pages avec des instructions étape par étape. Vous disposez également d'une nomenclature complète avec toutes les pièces nécessaires et des liens pratiques pour les commander. Mais ce n'est pas tout ! Vous recevez également les fichiers d'impression 3D (.stl) et les fichiers de production en fibre de carbone (.step). En bref, vous obtenez ce qui suit :

  • Modèles d'autocollants (pdf imprimable et vectoriel inclus)
  • Firmware pour le PCB (fichiers binaires uniquement)
  • Fichiers pour la production de composants en fibre de carbone (.step)
  • Nomenclature complète (liste des composants avec liens)
  • Fichiers pour l'impression 3D (.stl)
  • Fichiers de production prêts à l'emploi pour PCB personnalisés
  • Manuel de bricolage détaillé étape par étape (43 pages)
  • Interrupteur en fibre de carbone avec plaque d'interrupteur

Caractéristiques

La boîte à boutons de rallye de Pokornyi Engineering présente les caractéristiques suivantes :

  • Panneau frontal en fibre de carbone de 4 mm
  • Dimensions : 178 x 114 mm
  • Bouton RGB et bouton rotatif rétroéclairé (compatible SimHub)
  • 2x 7 Way Funky switch
  • 3x boutons rotatifs avec fonction de pression
  • Palettes de changement de vitesse magnétiques en option (design inclus mais non couvert dans cet article)
  • Support pour double embrayage (conception de l'embrayage non incluse)
  • Compatible avec les raccords rapides PCD de 70 mm

Construire la boîte à boutons de rallye Pokornyi Engineering en X étapes

Vous êtes nouveau dans le monde des projets DIY de simulation de course ? Alors la boîte à boutons Rallye de Pokornyi Engineering est faite pour vous. parfait pour commencer ! La construction de cette boîte à boutons est super mignon et facileIl convient à tout le monde. Il est beaucoup plus simple et direct que le HYP-R, le Boîte à boutons GTE ou un boîte à boutons maison. Qu'est-ce que vous attendez ? Commencez et vivez une expérience de course inoubliable !

Étape 1 : Préparation

Bien sûr, la première étape de ce projet est évidente. Avant de commencer ce projet et de construire votre propre boîte à boutons de rallye, il est important que vous disposiez de l'équipement numérique nécessaire. Rallye DIY Files acheté. Ce manuel numérique complet est disponible, comme indiqué précédemment, pour seulement 28 euros hors TVA.

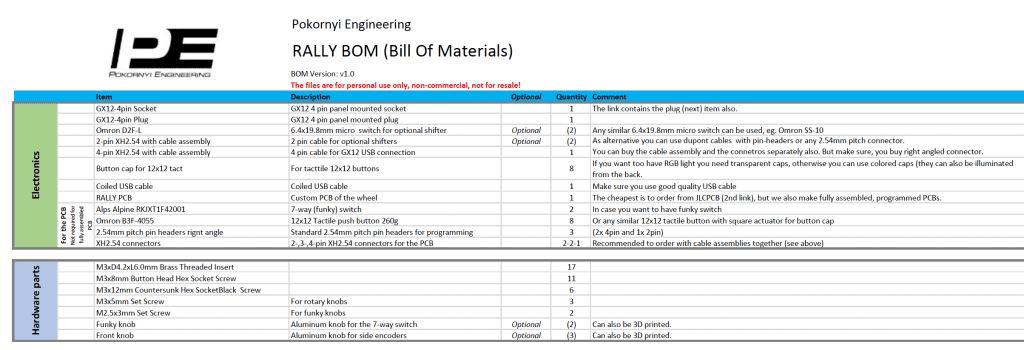

Une fois que vous avez acheté les fichiers DIY, je vous recommande de lire attentivement tous les documents afin de commencer ce projet bien préparé. Lisez et examinez la liste de nomenclature fournie et commandez toutes les pièces dont vous avez besoin. Cette liste excel est clairement présentée et classée par composant : électronique, pièces matérielles, carbone, impression 3D, autocollants et autres. Vous trouverez ci-dessous un exemple de ce à quoi vous pouvez vous attendre.

La bombe du rallye d'ingénierie Pokornyi

Sur le site web de Pokornyi Engineering, vous pouvez acheter certaines pièces afin de ne pas avoir à les assembler vous-même. Cela permet d'économiser du temps et des efforts. Si vous êtes un bricoleur invétéré, vous pouvez toujours opter pour l'option la plus avancée en fabriquant vous-même le circuit imprimé, par exemple. Les pièces suivantes sont en vente :

Planification et recherche

Lisez attentivement le manuel avant de commencer à construire. Lorsque vous achetez des pièces, par exemple sur AliExpress, vous devez vous attendre à des délais de livraison plus longs. Vérifiez soigneusement toutes les pièces commandées et cochez-les dans la liste de nomenclature. Un conseil : vous n'aurez jamais assez de vis et de boulons, car vous les perdrez rapidement. Prévoyez donc toujours un stock supplémentaire suffisant pour éviter les frustrations au cours du processus de construction. En effet, il n'y a rien de plus ennuyeux que de se rendre compte, en cours de construction, que l'on n'a pas assez de pièces.

Avez-vous votre propre imprimante 3D et prévoyez-vous d'imprimer toutes les pièces vous-même ? Ou préférez-vous confier cette tâche à un tiers ? Le guide énumère un certain nombre de services d'impression 3D recommandés. Il est bon de faire des recherches et d'évaluer quel est le meilleur choix pour vous.

Étape 2 : Rassembler toutes les pièces et tous les outils

Avant de commencer la construction, il est conseillé de rassembler toutes les pièces. Vérifiez deux fois dans le manuel que vous avez bien toutes les pièces. Vous éviterez ainsi de perdre du temps à chercher les pièces manquantes pendant le processus de construction. Rassembler toutes les pièces favorise également l'efficacité et la précision du processus de construction, car vous avez tout sous la main. Cela minimise également les risques d'erreurs et réduit la frustration qui peut survenir lorsque des pièces manquent pendant la construction. En résumé, la collecte de toutes les pièces est une étape importante pour garantir un processus de construction fluide et réussi.

Outils nécessaires

Pour ce projet de bricolage, nous aurons besoin des outils suivants :

  • Un fer à souder
  • Vis à tête cylindrique

Étape 3 : Assemblage du boîtier

Maintenant que nous avons rassemblé toutes les pièces, il est temps de commencer à assembler la boîte à boutons de rallye. Dans un premier temps, nous allons insérer les quinze tubes filetés M3x6mm dans les trous du corps, sur lesquels nous monterons et visserons plus tard le circuit imprimé, entre autres choses. À l'aide d'un fer à souder, enfoncez facilement les inserts filetés dans les trous du corps. Veillez à ne pas surchauffer le fer à souder. Une température trop élevée peut faire trop fondre le plastique, ce qui fait que les tubes filetés ne sont plus assez serrés ou qu'ils se placent mal. Commencez donc par une température un peu plus basse !

Ensuite, nous allons fixer le connecteur GX12. Poussez l'écrou du connecteur GX12 dans la douille. Serrez ensuite le connecteur GX12 sur la pièce. Il est maintenant recommandé de souder le câble JST au connecteur. Il y a un diagramme clair dans le manuel détaillé qui explique quels câbles doivent être soudés à quel endroit. Cela ne prend pas beaucoup de temps. Le boîtier est maintenant prêt, il est temps de passer à l'étape suivante !

Étape 4 : Montage de la carte de circuit imprimé

Pak de PCB (Printed Circuit Board) erbij en plaats deze voorzichtig in de behuizing. Vergeet niet om de JST connector van de GX12-connector aan te sluiten. Monteer vervolgens de witte lichtgeleiders voor de rotarty knoppen aan het PCB met de 9 M3x8mm inbusschroeven. Klik vervolgens de transparante button caps op de 8 omron knoppen. Als het goed is ziet je rally button box er nu zo uit 😉

Étape 5 : Assemblage et fixation du panneau avant

Le cœur de la boîte à boutons du Rallye Pokornyi Engineering est maintenant officiellement prêt ! Il est maintenant temps d'assembler le panneau avant. Insérez les inserts ronds transparents dans les encoches de la face avant du panneau en fibre de carbone. Collez ensuite l'autocollant sur la face avant du panneau et fixez le panneau avant au boîtier. Fixez ensuite les plaques de boutons imprimées en haut, au niveau des 8 boutons de commande, et vissez-les à l'aide des vis.

La boîte à boutons du rallye est maintenant presque terminée et il ne nous reste plus qu'à monter les boutons rotatifs et les deux interrupteurs amusants. C'est facile ! Personnalisez votre boîte à boutons de rallye avec les autocollants et choisissez la fonction que vous souhaitez utiliser. Vous voulez changer d'autocollant ? Pas de problème ! Vous pouvez facilement détacher les capuchons transparents des boutons et les placer dans une autre boîte à boutons. Nous avons maintenant terminé l'assemblage de la boîte à boutons de rallye Pokornyi Engineering. Il est temps de passer à la prochaine et dernière étape de ce processus de construction.

Étape 6 : Montage sur le volant et test de la quincaillerie

Prenez votre volant de rallye, GT ou Cup préféré et montez la boîte à boutons à l'aide de trois vis M5. La boîte à boutons est compatible avec presque tous les empattements. Ainsi, sans trop d'effort et en un rien de temps, vous pouvez fixer cette boîte à boutons sur votre volant préféré.

Connectez la boîte à boutons à votre PC et vérifiez que toutes les entrées fonctionnent. Pour ce faire, rendez-vous sur Panneau de configuration > Périphériques et imprimantes aller. Cliquez ensuite avec le bouton droit de la souris sur le contrôleur et allez à Réglages de la manette de jeu. Sélectionnez le Rallye PE et cliquez sur Propriétés. Heureusement, très peu de choses peuvent se passer, il y a donc de fortes chances que toutes les entrées fonctionnent correctement ! Dernière étape : paramétrer les LEDs RGB via SimHub.

Étape 7 : Course Mais !

Félicitations ! Il est maintenant temps d'obtenir votre jeu de course préféré démarrez et profitez de votre propre boîte à boutons de rallye. Et dites-le franchement. Le résultat final n'est-il pas fantastiquement beau ? En tout cas, je suis super content de ce nouvel ajout à ma configuration de simulation de course !

Sim Racing Rally Wheel DIY

Conclusion

Comme vous pouvez le constater, la fabrication de la boîte à boutons de rallye de l'ingénieur Pokornyi est un projet de bricolage facile et amusant. Êtes-vous nouveau dans le monde de la sim racing DIY et que vous souhaitez fabriquer votre propre boîte à boutons à un prix relativement abordable ? Alors ce projet et la boîte à boutons du rallye Pokornyi Engineering sont exactement ce qu'il vous faut ! C'est simple, peu contraignant et très amusant. En construisant votre propre boîte à boutons, vous avez - je l'espère - acquis de nouvelles compétences, laissé libre cours à votre créativité et acquis la confiance nécessaire pour expérimenter, innover et fabriquer quelque chose vous-même. Encore une fois, j'espère que ce projet de bricolage amusant vous a inspiré. Il est en effet amusant de créer et de construire soi-même quelque chose d'unique au lieu d'opter pour des solutions standard. Ce genre de projet, qu'il soit petit ou grand, procure beaucoup de satisfaction et de plaisir. Et c'est pour cela que nous le faisons, n'est-ce pas ?

Vous aimez maintenant réaliser vos propres projets de bricolage de simulation de course ? Dans ce cas, consultez notre large gamme de articles inspirants ou consultez le site web de Pokornyi Engineering pour d'autres projets de bricolage sympas.
